CT扫描曝光,网购锂电池缺陷率达8%，容量虚标惊人7.6倍揭秘

我们来解读一下这个关于网购廉价锂电池的 CT 扫描检测结果的新闻标题。
这个标题揭示了几个关键问题：
1. "CT 扫描揭秘 (CT Scan Reveals):" "方法：" 使用计算机断层扫描（CT）技术。 "目的：" 通过非破坏性的方式，对锂电池内部结构进行详细成像，以检查其真实情况。 "意义：" CT 扫描能够直观地展示电池内部的细节，如电极分布、隔膜完整性、有无内部短路、气泡、集流体问题等，这是肉眼或常规电性能测试难以发现的。
2. "网购廉价锂电池缺陷率 8% (Defect Rate of 8% for Cheap E-commerce Lithium Batteries):" "缺陷定义：" 这里的“缺陷”很可能指的是通过 CT 扫描发现的内部结构问题，例如： 电极分布不均或存在缺陷。 隔膜破损或厚度不均，可能引发内部短路。 电解液分布异常或含有杂质。 集流体接触不良或存在裂纹。 组装过程中留下的气泡或空隙。 "数据来源：" 这个 8% 的缺陷率是基于对网购渠道购买的廉价锂电池进行 CT 扫描检测得出的统计结果。 "警示：" 这表明

相关内容：

IT之家 9 月 25 日消息，工业 CT 扫描公司 Lumafield 昨日（9 月 24 日）发布了一项关于锂离子电池的深度研究，聚焦 18650 型锂离子电芯，其结果揭示了品牌电池与廉价电池之间存在的巨大质量差距。

Lumafield 使用 X 射线 CT 扫描技术，共计分析了 1054 块 18650 型电芯，涵盖三星、松下等知名品牌，以及亚马逊、Temu 等平台购入的廉价电池，发现廉价 / 假冒电池普遍存在制造缺陷，可能导致火灾和爆炸等危险。

本次研究聚焦于 18650 型锂离子电芯，这是一种广泛应用于电动牙刷、电动工具、充电宝乃至电动汽车等产品的标准电池。

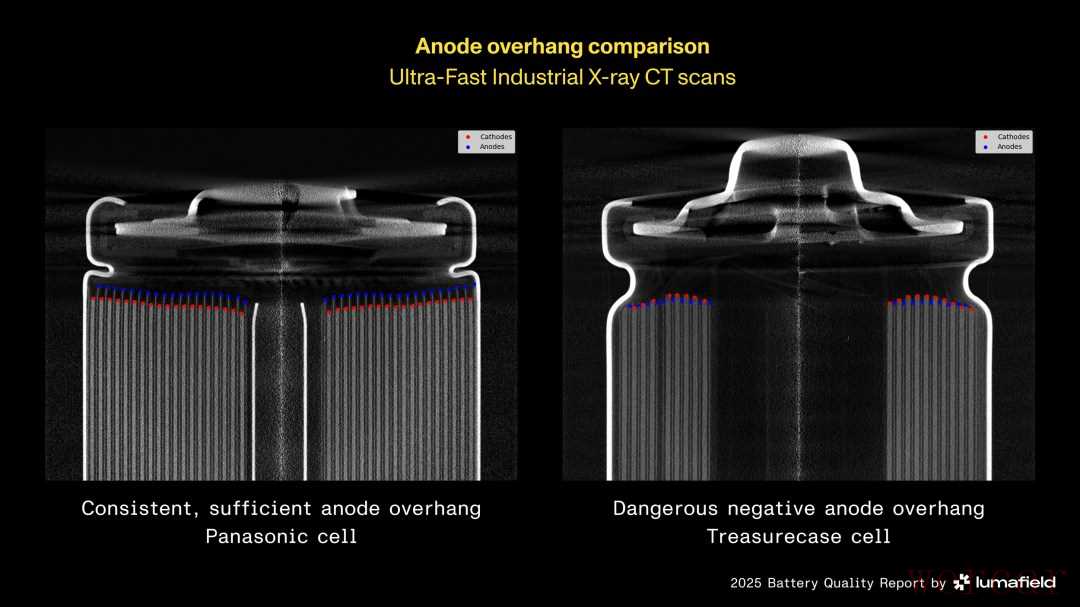

扫描结果显示，在所有样本中，共有 33 块电池存在一种名为“负极悬垂”（Negative anode overhang）的严重制造缺陷。Lumafield 公司表示，该缺陷会“显著增加内部短路和电池起火的风险”，同时也会缩短电池的整体寿命。

IT之家注：“负极悬垂”是锂电池制造中的一种工艺缺陷。理想状态下，电池内部的负极材料应该完全覆盖正极材料。如果负极覆盖不全，导致正极边缘暴露，就称为“负极悬垂”。

这种情况会增加锂离子在正极边缘沉积并形成“枝晶”的风险，进而刺穿隔膜，引发内部短路，最终可能导致电池过热、起火甚至爆炸。

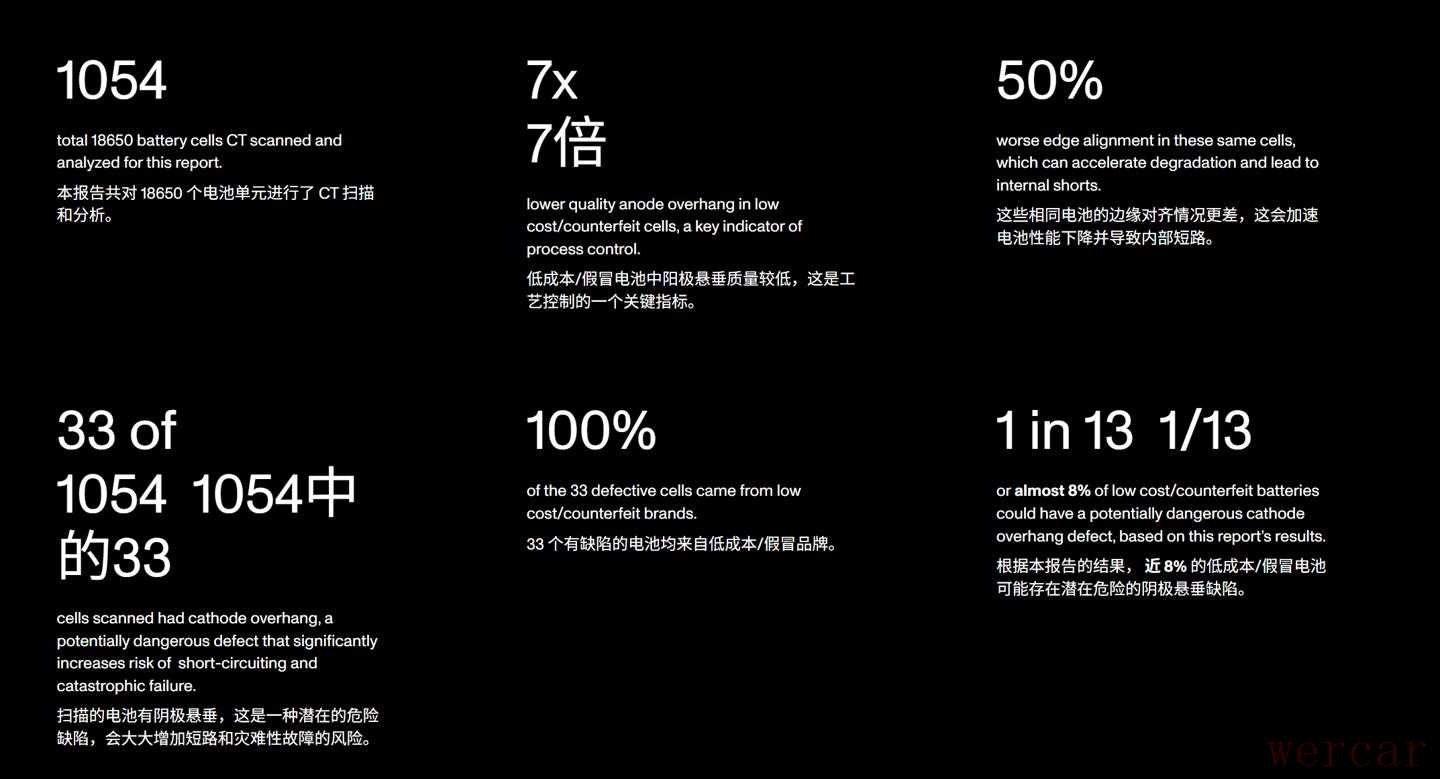

值得注意的是，这 33 块存在缺陷的电池全部出自送检的 424 块廉价或假冒电池，缺陷率接近 8%。相比之下，所有来自知名 OEM 品牌的电池均未发现任何问题。

除了结构缺陷，廉价电池在性能参数上也存在严重的欺诈行为。一些廉价品牌声称其 18650 电池容量高达 9900 mAh，而三星等知名品牌的同类产品容量通常在 3000-3450 mAh 之间。

然而，Lumafield 的实际测试发现，这些虚标严重的假冒电池，真实容量甚至不足 1300 mAh，虚标 7.6 倍。此外，廉价电池内部缠绕层的边缘对齐度也远差于信誉良好的 OEM 产品，这同样会增加短路和性能损失的风险。

Lumafield 的研究结论明确指出，尽管“负极悬垂”等缺陷不一定导致每块问题电池都发生爆炸，但它们确实显著提升了事故发生的概率，尤其是在电池遭遇高温、撞击等外部因素时。
