光纤传感器设置攻略,详尽调试步骤与应用解析

我们来详细梳理一下光纤传感器的设置和调试步骤。这通常是一个系统性的过程，涉及硬件安装、连接、软件配置和性能验证。
"光纤传感器设置与调试步骤概览"
1. "规划与设计 (Planning & Design)" 2. "硬件安装 (Hardware Installation)" 3. "光纤连接 (Fiber Connection)" 4. "系统连接 (System Connection)" 5. "软件配置 (Software Configuration)" 6. "初步测试 (Initial Testing)" 7. "性能验证与调优 (Performance Verification & Tuning)" 8. "文档记录 (Documentation)"
---
"详细步骤说明"
"1. 规划与设计 (Planning & Design)"
"明确测量目标:" 确定需要测量的物理量（如温度、应变、压力、位移、振动、pH值等）及其量程范围。 "选择合适的传感器类型:" "分布式传感器:" 如基于布里渊散射的分布式温度/应变传感 (BOTDR/BOTDA/BOTDA)、基于瑞利散射的分布式温度传感 (DTS)。适用于长距离、大范围测量。 "点式传感器:" 如光纤光栅 (FBG)、马赫-曾德尔干涉仪 (MZI)、法布里-珀罗干涉仪 (FPI)、光纤陀螺 (FOG)、光纤

相关内容：

光纤放大器在市场上有着广泛的应用，本期主要讲解光纤放大器调试应用的相关知识。在讲解之前，先看下光纤放大器实物图，看下光纤放大器是什么样子。就跟看人先看面貌一样，先看上才能喜欢。

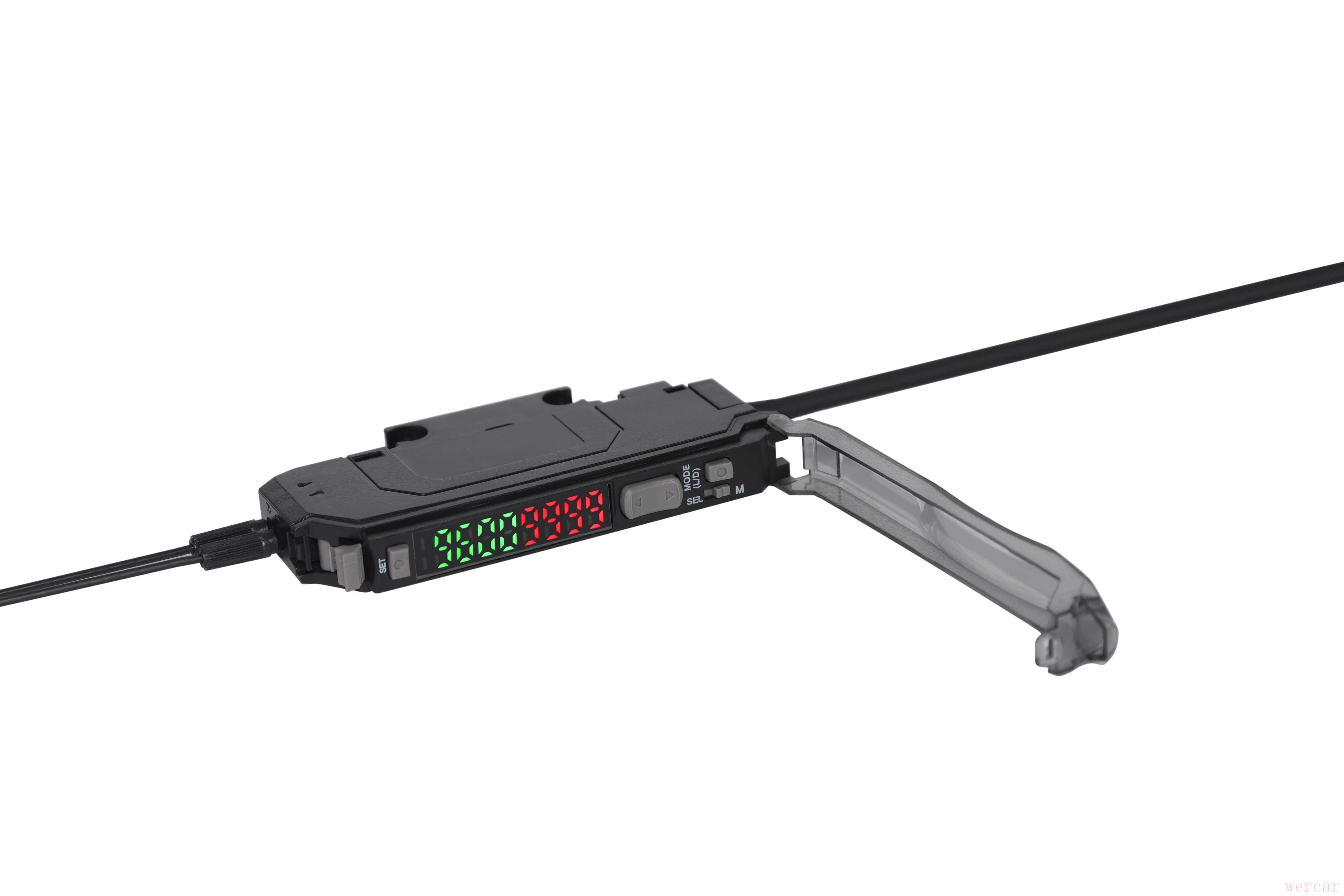

摩特智能光纤放大器

最直接可以看到的是上面一排数字，上图中的绿色数字96000（设定值可以修改），红色数字9999.光纤放大器将接收的光进行数字化成四位数字。绿色代表你设置的阈值，决定接收到的光强度大于或者小于多少数据值后传感器响应。红色数字代表当前光纤放大器接收到的光的强度值，值越大代表反射回来的光强度大。

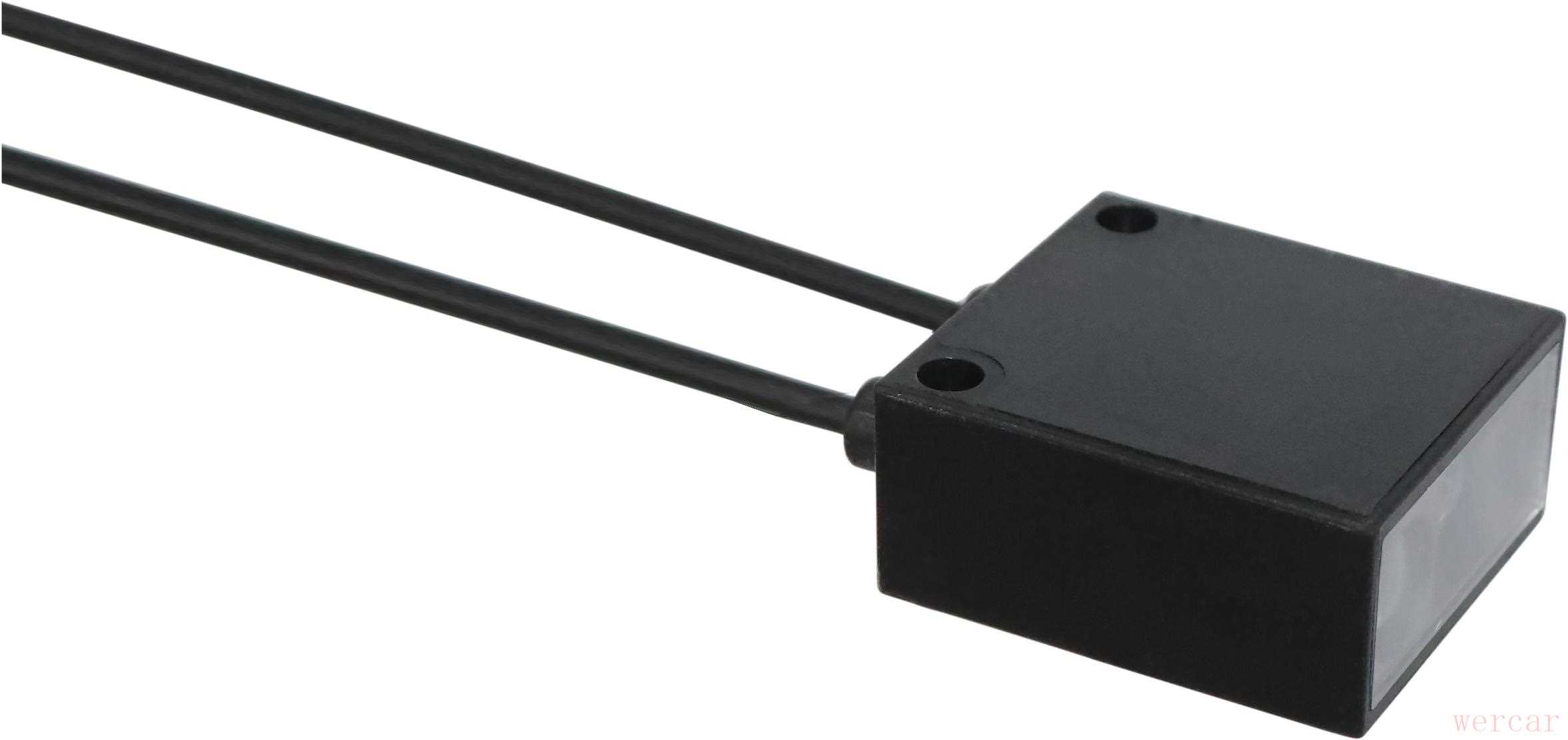

光纤传感器由如下两大部分组成，光纤放大器和光纤
光纤放大器组成示意图

光纤传感器的功能是非常强大的。主要是因为同一个光纤放大器本体可以通过不同的光纤（每一个光纤传感器供应商都有大量的光纤型号供应）实现漫反射原理、镜反原理、对射式原理的应用方案。

光纤传感器调试步骤及设置方法（如下以摩特智能的光纤放大器作为说明）
---调试之前的准备，首先每家传感器公司都有对应的调试手册供下载，每家传感器公司功能都是类似的，但具体的操作还是有些差别，具体的菜单位置名称，也是不同。
---调试之前，安装固定好传感器，接线上电，上电正常。
---将检测物放置在光纤之前，设置光纤参数，如下通过按钮进行操作。
光纤传感器操作面板菜单树
菜单树
根据需要模式进入相应的菜单树修改相对应的值，实现不同的工作模式，检测功能。具体细节这里不表，参考各传感器厂家对应的手册说明书即可。

这里最重要的参数说明一下就是，光量值动作阈值。这个值需要根据不同检测物，物体反射回来的光量值作为参考来进行修改，这个值设定的是否合适，影响到是否能够稳定检测不同的物体。

---最后一步是验证，将不同类型的产品放在光纤头前面，测试是否都可以正常检测。
光纤传感器总结：
如下一些场景应用非常适合于光纤产品的使用：
--- 安装空间狭小，不方便调试。光纤非常细小，可以插进小空间里进行检测。
--- 使用环境恶劣（例如：化学腐蚀性环境，高温，…）特别是玻璃光纤，将光纤头放在高温的生产线上，放大器本体安装在低温控制箱中，实现分离检测，具有广泛应用场景。
--- 需要精准控制位置和光量阀值情况下；可视化数字显示当前设置量与接收到的光线亮度，非常易于调试。
--- 高速响应；响应可以达及KHZ，在高速计数或者旋转测速应用中
--- 细小物体检测；通过聚焦镜头，光斑可以做到非常小，实现对小物体，小缝隙检测
